عیب یابی I2C، SPI و UART در تعمیرات موبایل؛

                                        آموزش تست خطوط ارتباطی و تشخیص خرابی

مقدمه

در تعمیرات تخصصی موبایل، بسیاری از خرابی‌ها فقط با اندازه‌گیری ولتاژ تغذیه یا تست قطعات قابل تشخیص نیستند. در بخش مهمی از عیب‌یابی برد، تعمیرکار باید بتواند مسیرهای ارتباطی، سیگنال‌های دیجیتال، خطوط کنترلی و شکل موج‌ها را بررسی کند.

پروتکل‌هایی مانند I2C، SPI و UART از جمله مسیرهای ارتباطی مهم در سیستم‌های الکترونیکی هستند و شناخت نحوه عملکرد و روش تست آن‌ها می‌تواند زمان عیب‌یابی را به شکل قابل توجهی کاهش دهد.

در این مقاله از آموزشگاه تعمیرات موبایل آناتل، روش بررسی و تحلیل خطوط I2C، SPI و UART، روش ولتاژگیری، استفاده از مولتی‌متر و اسیلوسکوپ، شناسایی قطعه داغ، کار با شماتیک و روش‌های تشخیص IC معیوب را بررسی می‌کنیم.

نکته مهم: مقادیر ولتاژ و رفتار خطوط ارتباطی می‌توانند بسته به مدل گوشی، طراحی برد، ولتاژ I/O و مدار موردنظر متفاوت باشند. بنابراین اعداد ذکرشده در این مقاله باید به‌عنوان محدوده‌های رایج در نظر گرفته شوند، نه یک مقدار ثابت برای تمام گوشی‌ها.

1. I2C، SPI و UART چیستند؟

پیش از شروع عیب‌یابی، باید بدانیم هر یک از این پروتکل‌ها چه وظیفه‌ای دارند.

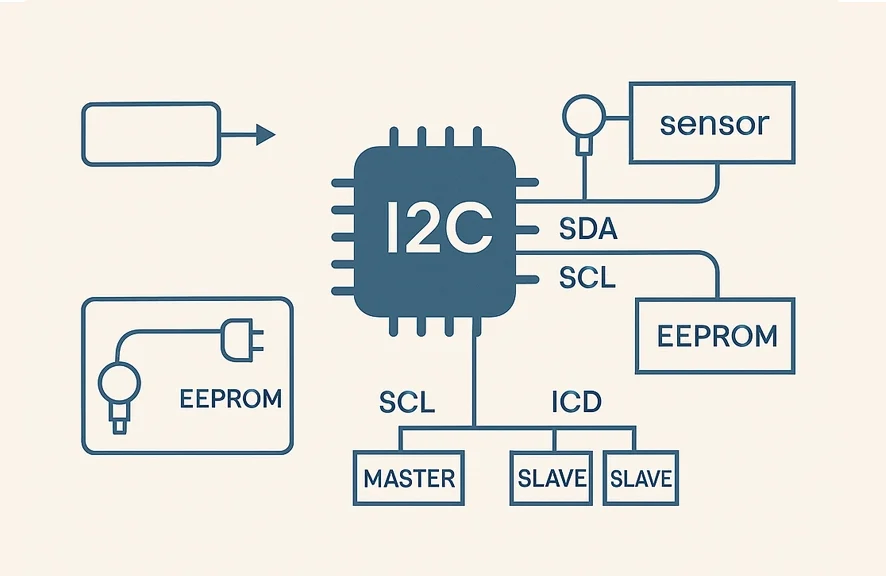

I2C چیست؟

I2C یک پروتکل ارتباط سریال است که معمولاً با دو خط اصلی کار می‌کند:

• SDA: خط انتقال داده
• SCL: خط کلاک

در بسیاری از مدارها، این خطوط به وسیله مقاومت‌های Pull-up به یک ولتاژ منطقی متصل هستند. به همین دلیل در حالت بدون انتقال داده، ممکن است سطح منطقی خط بالا باشد و هنگام تبادل اطلاعات، تغییرات سیگنال روی آن مشاهده شود.

I2C در بسیاری از مدارهای الکترونیکی برای ارتباط بین کنترلر و تجهیزات جانبی مانند سنسورها و برخی مدارهای کنترلی استفاده می‌شود.

SPI چیست؟

SPI یک پروتکل ارتباط سریال دیگر است که معمولاً نسبت به I2C خطوط بیشتری دارد.

خطوط رایج SPI عبارت‌اند از:

در برخی کاربردها، از SPI برای ارتباط با نمایشگر، حافظه و تجهیزات جانبی استفاده می‌شود.

در فایل آموزشی اولیه نیز SPI برای کاربردهایی مانند LCD و حافظه‌های UFS/eMMC در نظر گرفته شده است.

UART چیست؟

UART نیز یک روش ارتباط سریال است که در بسیاری از سیستم‌های الکترونیکی برای ارتباط بین پردازنده، کنترلر، تجهیزات جانبی یا ابزارهای تعمیراتی استفاده می‌شود.

خطوط متداول UART عبارت‌اند از:

• TX: ارسال داده
• RX: دریافت داده
• GND: زمین

در عیب‌یابی موبایل، آشنایی با TX و RX می‌تواند در بررسی برخی مسیرهای ارتباطی و ارتباط با تجهیزات تعمیراتی مفید باشد.

تفاوت I2C، SPI و UART در تعمیرات موبایل

این جدول یک دید سریع به تعمیرکار می‌دهد، اما برای عیب‌یابی واقعی باید شماتیک همان برد و مشخصات همان مدار بررسی شود.

ولتاژ خطوط I2C، SPI و UART چقدر است؟

یکی از اولین سؤالات تعمیرکار هنگام عیب‌یابی این خطوط این است که:

ولتاژ طبیعی این خطوط چقدر باید باشد؟

در بسیاری از مدارهای دیجیتال موبایل، سطوح منطقی می‌توانند در محدوده‌هایی مانند 1.8V تا 3.3V قرار داشته باشند. مقدار واقعی کاملاً به طراحی مدار و سطح I/O تراشه بستگی دارد.

بنابراین نباید صرفاً با دیدن عدد 1.8 یا 3.3 ولت درباره سالم یا خراب بودن یک خط تصمیم گرفت.

برای مثال ممکن است یک خط در حالت Idle سطح منطقی مشخصی داشته باشد اما هنگام برقراری ارتباط، سیگنال روی آن تغییر کند.

به همین دلیل:

ولتاژ داشتن یک خط به‌تنهایی به معنی سالم بودن ارتباط نیست.

برای بررسی دقیق‌تر باید شکل موج نیز بررسی شود.

آموزش تست خطوط I2C با مولتی‌متر

برای شروع عیب‌یابی می‌توان از مولتی‌متر استفاده کرد.

مرحله اول: پیدا کردن SDA و SCL

ابتدا با استفاده از شماتیک یا BoardView مسیر موردنظر را پیدا کنید.

برای مثال اگر قصد بررسی یک سنسور را دارید:

1. قطعه را در شماتیک پیدا کنید.
2. پایه‌های SDA و SCL را مشخص کنید.
3. مسیر هر خط را تا IC یا CPU دنبال کنید.
4. نقاط تست مناسب روی برد را پیدا کنید.
5. سپس اندازه‌گیری را انجام دهید.

در فایل اصلی نیز همین رویکرد یعنی پیدا کردن پایه‌ها در شماتیک و دنبال کردن مسیر تا برد واقعی پیشنهاد شده است.

مرحله دوم: بررسی ولتاژ

برد را در شرایط مناسب روشن کنید و ولتاژ خطوط را اندازه‌گیری کنید.

اگر یک خط در سطح منطقی مورد انتظار قرار ندارد، چند احتمال وجود دارد:

• اتصال کوتاه روی خط
• قطعه معیوب متصل به خط
• مشکل Pull-up
• قطع مسیر
• مشکل تغذیه بخش مربوطه
• فعال نشدن مدار
• مشکل کنترلر یا پردازنده

بنابراین صفر ولت به تنهایی اثبات نمی‌کند که CPU خراب است.

این نکته برای عیب‌یابی حرفه‌ای بسیار مهم است.

چرا تست با مولتی‌متر برای I2C کافی نیست؟

مولتی‌متر معمولاً مقدار متوسط یا سطح DC سیگنال را نشان می‌دهد و نمی‌تواند مانند اسیلوسکوپ جزئیات انتقال داده را نمایش دهد.

ممکن است روی یک خط مقدار منطقی مناسبی مشاهده کنید، اما هیچ دیتایی منتقل نشود.

در چنین شرایطی باید شکل موج را بررسی کرد.

به زبان ساده:

مولتی‌متر می‌گوید خط چه سطح ولتاژی دارد؛ اسیلوسکوپ نشان می‌دهد روی خط چه اتفاقی می‌افتد.

تست SPI در تعمیرات موبایل

برای تست SPI باید خطوط مربوط به مدار را از روی شماتیک شناسایی کنید.

خطوط مهم شامل:

• MOSI
• MISO
• CLK
• CS

هر کدام از این خطوط وظیفه مشخصی دارند.

CLK

خط کلاک یکی از مهم‌ترین خطوط SPI است.

اگر مدار فعال باشد ولی کلاک مورد انتظار ایجاد نشود، باید بررسی کنیم که:

• مدار فعال شده است یا خیر.
• فرمان فعال‌سازی وجود دارد یا خیر.
• مسیر کلاک قطع نشده باشد.
• IC مربوطه سالم باشد.
• کنترلر یا پردازنده فرمان لازم را ارسال کند.

CS

خط Chip Select برای انتخاب تجهیز موردنظر استفاده می‌شود.

اگر CS فعال نشود، ممکن است حتی با وجود Clock و Data، ارتباط صحیح برقرار نشود.

MOSI و MISO

MOSI معمولاً مسیر ارسال داده و MISO مسیر دریافت داده است.

برای تشخیص دقیق عملکرد آن‌ها، مشاهده شکل موج با اسیلوسکوپ بسیار مفید است.

تست UART در تعمیرات موبایل

در UART معمولاً با TX و RX سروکار داریم.

در هنگام بررسی این خطوط باید ابتدا مشخص کنیم:

• TX متعلق به کدام مدار است؟
• RX متعلق به کدام مدار است؟
• سطح منطقی مدار چیست؟
• آیا مسیر به‌درستی به مقصد متصل است؟
• آیا ارتباط واقعاً در حال انجام است؟

در برخی شرایط ممکن است یک خط ولتاژ مناسبی داشته باشد اما به دلیل نبودن فعالیت، انتقال داده‌ای مشاهده نشود.

به همین دلیل مانند I2C و SPI، بررسی شکل موج اهمیت زیادی دارد.

آموزش تشخیص قطعه داغ روی برد موبایل

یکی از روش‌های مهم در عیب‌یابی برد، پیدا کردن Hot Spot یا نقطه‌ای است که حرارت غیرطبیعی تولید می‌کند.

ابزارهای مورد استفاده می‌توانند شامل موارد زیر باشند:

• اسپری خنک‌کننده یا Freezer
• دوربین حرارتی
• منبع تغذیه آزمایشگاهی
• در شرایط خاص لمس بسیار محتاطانه برد

در فایل آموزشی اولیه نیز استفاده از Freezer و دوربین حرارتی به‌عنوان ابزارهای تشخیص Hot Spot مطرح شده است.

روش پیدا کردن قطعه داغ

ابتدا باید شرایط جریان‌کشی برد را بررسی کنید.

اگر جریان غیرعادی مشاهده شد، می‌توان با روش مناسب و ایمن منبع حرارتی را پیدا کرد.

در صورت استفاده از اسپری Freezer، مقدار مناسب روی سطح برد اعمال می‌شود و با مشاهده سریع‌تر خشک شدن یا گرم شدن یک ناحیه می‌توان قطعه مشکوک را شناسایی کرد.

اما یک نکته بسیار مهم:

قطعه‌ای که گرم می‌شود لزوماً همیشه قطعه خراب نیست.

گاهی یک IC سالم نیز در شرایط کاری طبیعی گرم می‌شود.

بنابراین باید حرارت را در کنار:

• جریان‌کشی
• شماتیک
• مقاومت خط
• ولتاژهای مدار
• شرایط روشن شدن دستگاه

تحلیل کرد.

نشانه‌های احتمالی قطعه معیوب

برخی علائم می‌توانند ما را به یک قطعه مشکوک کنند:

این موارد نشانه تشخیصی هستند، نه حکم قطعی.

آموزش کار با شماتیک برای عیب‌یابی موبایل

یکی از مهم‌ترین مهارت‌های تعمیرکار حرفه‌ای، توانایی کار با شماتیک و BoardView است.

شماتیک به تعمیرکار کمک می‌کند بفهمد:

• هر پایه به کجا متصل است.
• تغذیه از کجا وارد مدار می‌شود.
• سیگنال به کدام IC می‌رود.
• کدام مقاومت یا خازن روی مسیر قرار دارد.
• نقاط تست کجا هستند.
• مسیر از چه قطعاتی عبور می‌کند.

در فایل اصلی نیز نرم‌افزارهایی مانند ZXW Tools، Wuxinji، PhoneBoard و BoardViewer به‌عنوان ابزارهای مسیر‌یابی معرفی شده‌اند.

روش حرفه‌ای مسیر‌یابی سیگنال

فرض کنید یک سنسور کار نمی‌کند.

به‌جای تعویض مستقیم سنسور، مراحل زیر را انجام دهید:

مرحله ۱: پیدا کردن قطعه

قطعه را در شماتیک پیدا کنید.

مرحله ۲: بررسی تغذیه

پایه‌های VCC و GND را بررسی کنید.

مرحله ۳: بررسی خطوط ارتباطی

برای I2C خطوط SDA و SCL را دنبال کنید.

مرحله ۴: بررسی قطعات بین مسیر

مقاومت‌ها، فیلترها، EMI و سایر قطعات مسیر را بررسی کنید.

مرحله ۵: اندازه‌گیری روی برد

اکنون همان نقاط را روی برد واقعی اندازه‌گیری کنید.

مرحله ۶: بررسی سیگنال

در صورت نیاز از اسیلوسکوپ برای بررسی شکل موج استفاده کنید.

این روش بسیار بهتر از تعویض تصادفی ICهاست.

آموزش تشخیص IC معیوب

تشخیص IC معیوب یکی از قسمت‌های حساس تعمیرات برد است.

طبق محتوای اولیه، نشانه‌هایی مانند داغ شدن، قطع ولتاژ خروجی، جریان‌کشی بالا و از کار افتادن یک عملکرد خاص می‌توانند به خرابی IC مشکوک کنند.

اما برای تشخیص حرفه‌ای باید چند تست را با یکدیگر ترکیب کرد.

۱. اندازه‌گیری ولتاژ

پایه‌های مهم مانند:

• VCC
• GND
• EN
• DATA
• CLK

را بررسی کنید.

۲. بررسی مقاومت

مقاومت بین خطوط مهم و GND را اندازه‌گیری و در صورت امکان با برد سالم مقایسه کنید.

۳. بررسی اتصال کوتاه

از تست مناسب مولتی‌متر برای بررسی اتصال کوتاه استفاده کنید.

۴. بررسی حرارت

اگر IC بدون دلیل مشخص بسیار سریع داغ می‌شود، می‌تواند مشکوک باشد.

۵. مقایسه با برد سالم

مقایسه با یک برد سالم از ارزشمندترین روش‌های تشخیص است.

چرا مقایسه با برد سالم اهمیت زیادی دارد؟

در تعمیرات تخصصی، داشتن یک برد سالم می‌تواند فرآیند عیب‌یابی را بسیار سریع‌تر کند.

برای مثال اگر روی برد خراب مقدار مقاومت یک خط مشخص با برد سالم اختلاف قابل توجهی داشته باشد، تعمیرکار می‌تواند مسیر را دقیق‌تر بررسی کند.

مقایسه می‌تواند شامل موارد زیر باشد:

• مقاومت به GND
• ولتاژ تغذیه
• ولتاژ Enable
• سطح منطقی خطوط
• شکل موج
• جریان‌کشی
• رفتار حرارتی

آموزش اسیلوسکوپ برای تعمیرکار موبایل

اسیلوسکوپ یکی از ابزارهای قدرتمند برای تحلیل سیگنال‌های دیجیتال است.

در فایل اولیه نیز استفاده از اسیلوسکوپ دیجیتال دو کانال یا بیشتر و Active Probe برای مشاهده سیگنال‌های I2C، SPI و CLK پیشنهاد شده است.

با اسیلوسکوپ می‌توان مواردی مانند:

• Clock
• Data
• Pulse
• تغییرات ولتاژ
• فعالیت I2C
• فعالیت SPI
• سیگنال‌های کنترلی

را مشاهده کرد.

Active Probe چیست و چرا اهمیت دارد؟

در اندازه‌گیری سیگنال‌های سریع، نوع پروب و نحوه اتصال آن اهمیت زیادی دارد.

Active Probe می‌تواند برای بررسی سیگنال‌های حساس و سریع مناسب‌تر باشد؛ با این حال انتخاب پروب باید متناسب با مشخصات اسیلوسکوپ و سیگنال مورد بررسی انجام شود.

همچنین اتصال زمین پروب باید تا حد امکان مناسب و کوتاه باشد تا نویز و اثر بارگذاری روی سیگنال کاهش پیدا کند.

مثال عملی: خط I2C ولتاژ دارد اما دستگاه کار نمی‌کند

فرض کنید یک خط I2C حدود 1.8V نشان می‌دهد، اما عملکرد مربوطه انجام نمی‌شود.

اشتباه رایج این است که بگوییم:

«چون 1.8V داریم، پس خط سالم است.»

در حالی که ممکن است خط فقط سطح DC داشته باشد و هیچ ارتباط فعالی روی آن اتفاق نیفتد.

در این شرایط:

1. SDA را بررسی کنید.
2. SCL را بررسی کنید.
3. با اسیلوسکوپ فعالیت خطوط را مشاهده کنید.
4. شکل موج را با شرایط مدار مقایسه کنید.
5. در صورت امکان با برد سالم مقایسه کنید.
6. تغذیه و Enable مدار را بررسی کنید.

در فایل اولیه نیز همین مثال مطرح شده که وجود 1.8V روی خط I2C الزاماً به معنی وجود ارتباط صحیح نیست و برای بررسی فعالیت سیگنال باید از اسیلوسکوپ کمک گرفت.

خطاهای رایج در عیب‌یابی I2C، SPI و UART

خطای اول: قضاوت فقط با ولتاژ

داشتن ولتاژ مناسب به معنی سالم بودن سیگنال نیست.

خطای دوم: تعویض سریع IC

قبل از تعویض IC باید:

• تغذیه
• مسیر
• مقاومت
• فرمان
• سیگنال

بررسی شود.

خطای سوم: بی‌توجهی به شماتیک

بدون شماتیک، مسیر‌یابی پیچیده بسیار دشوارتر می‌شود.

خطای چهارم: مقایسه نکردن با برد سالم

اگر برد سالم در دسترس باشد، مقایسه یکی از بهترین ابزارهای تشخیص است.

خطای پنجم: استفاده نادرست از Freezer

قطعه‌ای که سریع‌تر گرم می‌شود الزاماً خراب نیست و باید نتیجه با سایر اندازه‌گیری‌ها تأیید شود.

چک‌لیست عیب‌یابی خطوط ارتباطی موبایل

برای یک عیب‌یابی سیستماتیک می‌توان از این ترتیب استفاده کرد:

1. مشاهده علائم خرابی
2. بررسی جریان‌کشی
3. پیدا کردن مدار مربوطه در شماتیک
4. بررسی تغذیه
5. بررسی GND
6. بررسی مقاومت خطوط
7. بررسی مسیر PCB
8. بررسی قطعات سری یا فیلتر
9. بررسی خطوط ارتباطی
10. بررسی Enable
11. مشاهده سیگنال با اسیلوسکوپ
12. مقایسه با برد سالم
13. مشخص کردن قطعه مشکوک
14. تعمیر یا تعویض قطعه
15. تست مجدد مدار

این روش کمک می‌کند تعمیرکار از تعویض حدسی قطعات فاصله بگیرد و عیب‌یابی را بر اساس اندازه‌گیری انجام دهد.

ابزارهای مورد نیاز برای عیب‌یابی حرفه‌ای

برای این نوع عیب‌یابی، ابزارهای زیر می‌توانند بسیار مفید باشند:

ابزارهای اندازه‌گیری

• مولتی‌متر دیجیتال
• منبع تغذیه آزمایشگاهی
• اسیلوسکوپ
• Active Probe

ابزارهای تحلیل برد

• ZXW Tools
• Wuxinji
• PhoneBoard
• BoardViewer

این ابزارها در متن آموزشی اولیه شما نیز به‌عنوان ابزارهای مورد استفاده برای مسیر‌یابی و تحلیل برد معرفی شده‌اند.

جمع‌بندی

عیب‌یابی خطوط I2C، SPI و UART یکی از مهارت‌های مهم برای تعمیرکارانی است که قصد دارند از سطح تعمیرات عمومی به سمت تعمیرات تخصصی برد حرکت کنند.

مولتی‌متر برای بررسی ولتاژ، مقاومت و برخی شرایط اولیه بسیار کاربردی است؛ اما در بسیاری از موارد برای تشخیص واقعی فعالیت یک خط ارتباطی باید از اسیلوسکوپ استفاده کرد.

همچنین کار با شماتیک و BoardView به تعمیرکار اجازه می‌دهد مسیر سیگنال را از یک IC تا قطعه مقصد دنبال کند و به جای تعویض تصادفی قطعات، بر اساس داده‌های واقعی تصمیم بگیرد.

در نهایت باید به یک اصل مهم توجه کرد:

هیچ اندازه‌گیری به‌تنهایی همیشه برای اعلام خرابی یک IC کافی نیست.

تعمیرکار حرفه‌ای باید مجموعه‌ای از ولتاژ، مقاومت، جریان‌کشی، مسیر، سیگنال، حرارت و مقایسه با برد سالم را در کنار یکدیگر تحلیل کند.

این دقیقاً همان رویکردی است که عیب‌یابی را از آزمون و خطا به یک فرآیند مهندسی تبدیل می‌کند.

سوالات متداول درباره عیب‌یابی I2C، SPI و UART

ولتاژ I2C در موبایل معمولاً چقدر است؟

بسته به طراحی برد و سطح I/O می‌تواند متفاوت باشد و در بسیاری از مدارهای دیجیتال مقادیری مانند 1.8V تا 3.3V دیده می‌شود. برای مقدار دقیق باید شماتیک و مشخصات همان مدار بررسی شود.

آیا صفر بودن ولتاژ SDA یا SCL به معنی خرابی CPU است؟

خیر. صفر بودن یک خط می‌تواند دلایل مختلفی مانند اتصال کوتاه، خرابی قطعه متصل، مشکل تغذیه، Pull-up، قطع مسیر یا شرایط غیرفعال بودن مدار داشته باشد.

آیا با مولتی‌متر می‌توان I2C را تست کرد؟

بله، مولتی‌متر برای بررسی ولتاژ، مقاومت و برخی خطاهای اولیه بسیار مفید است؛ اما برای مشاهده دقیق فعالیت و شکل موج بهتر است از اسیلوسکوپ استفاده شود.

اسیلوسکوپ در تعمیرات موبایل چه کاربردی دارد؟

برای مشاهده و تحلیل سیگنال‌هایی مانند Clock، Data، I2C و SPI و بررسی پالس‌ها و فعالیت خطوط ارتباطی کاربرد دارد.

تفاوت SPI و I2C چیست؟

I2C معمولاً با SDA و SCL کار می‌کند، در حالی که SPI معمولاً خطوطی مانند MOSI، MISO، CLK و CS دارد. ساختار و روش ارتباط آن‌ها متفاوت است.

UART از چه خطوطی استفاده می‌کند؟

در ساده‌ترین حالت TX و RX برای انتقال داده و GND برای مرجع مشترک استفاده می‌شود.

بهترین روش تشخیص IC معیوب چیست؟

یک تست منفرد کافی نیست. بهتر است ولتاژ، مقاومت، جریان‌کشی، حرارت، مسیرهای مرتبط، سیگنال و در صورت امکان برد سالم با یکدیگر مقایسه شوند.

آیا قطعه داغ همیشه خراب است؟

خیر. برخی ICها در حالت عادی نیز گرم می‌شوند. داغ شدن غیرعادی باید همراه با سایر علائم و اندازه‌گیری‌ها بررسی شود.

درباره آموزشگاه تعمیرات موبایل آناتل

این مقاله با هدف آموزش عیب‌یابی تخصصی برد و آشنایی تعمیرکاران موبایل با تحلیل خطوط ارتباطی، شماتیک و ابزارهای اندازه‌گیری تهیه شده است.

نویسنده: مهندس علی اسماعیلی

آموزشگاه تعمیرات موبایل آناتل
