برای تعمیرات موبایل چندتا شابلون نیازمونه؟

شابلون در تعمیرات موبایل چیست و چه کاربردی دارد؟

در فرآیند تعمیرات سخت‌افزاری موبایل، یکی از ابزارهای کلیدی و پرکاربرد، شابلون است. این قطعه‌ی ظاهراً ساده، نقش بسیار مهمی در فرآیند ریبالینگ (Reballing) یا همان تعویض توپ‌های قلع آی‌سی‌ها ایفا می‌کند. برای تکنسین‌هایی که با تعمیر برد و آی‌سی سروکار دارند، آشنایی کامل با شابلون و نحوه استفاده صحیح از آن، کاملاً ضروری است.

شابلون چیست؟

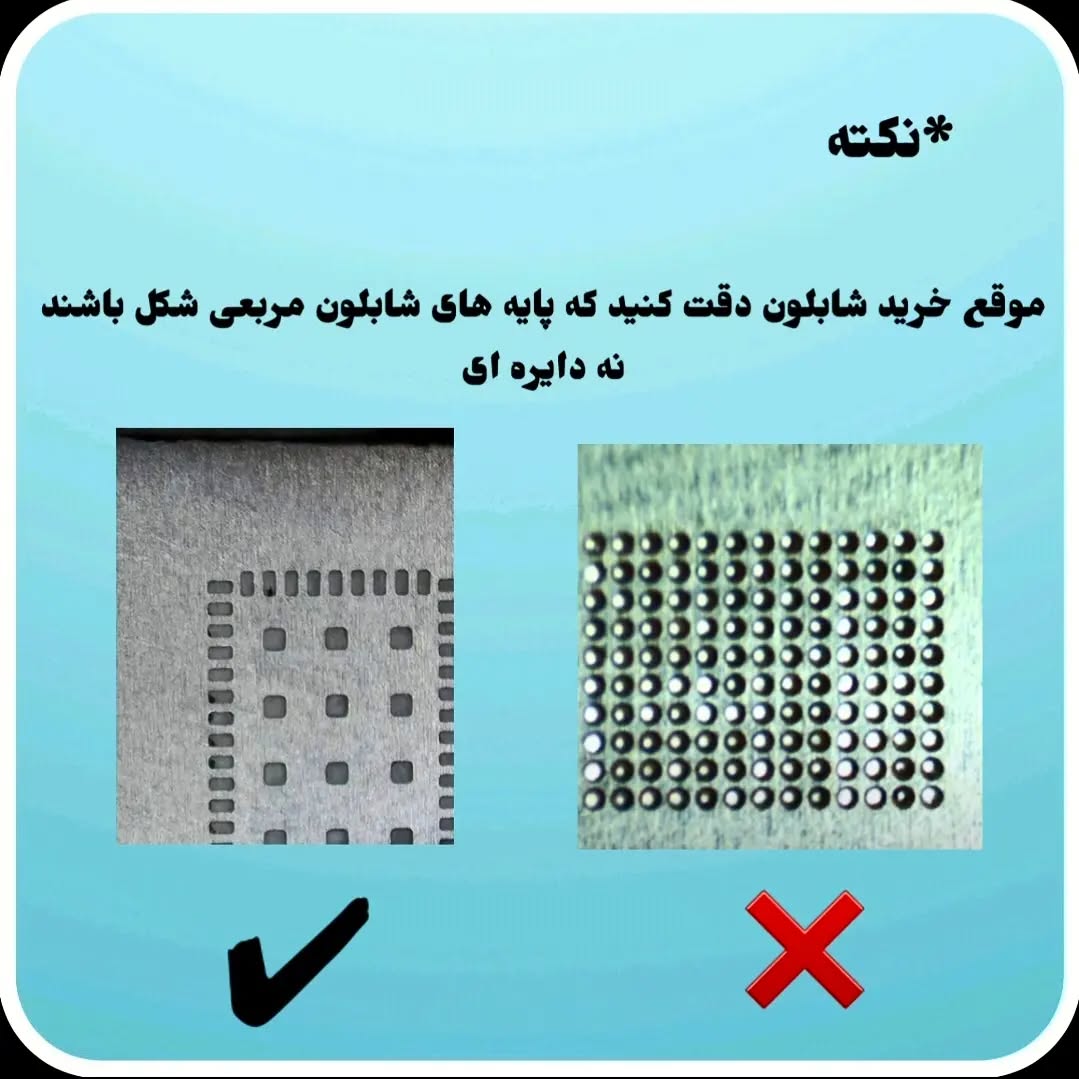

شابلون (Stencil) یک ورق فلزی نازک، معمولاً از جنس استیل ضدزنگ (Stainless Steel) است که روی آن سوراخ‌هایی دقیق و منظم تعبیه شده‌اند. این سوراخ‌ها با آرایش خاص، دقیقاً مطابق با پایه‌های آی‌سی طراحی شده‌اند. هدف از شابلون، چیدن توپ‌های قلع بر روی پایه‌های آی‌سی جهت آماده‌سازی برای نصب مجدد روی برد است.

کاربرد شابلون در تعمیرات موبایل

1. ریبالینگ آی‌سی (Reballing):

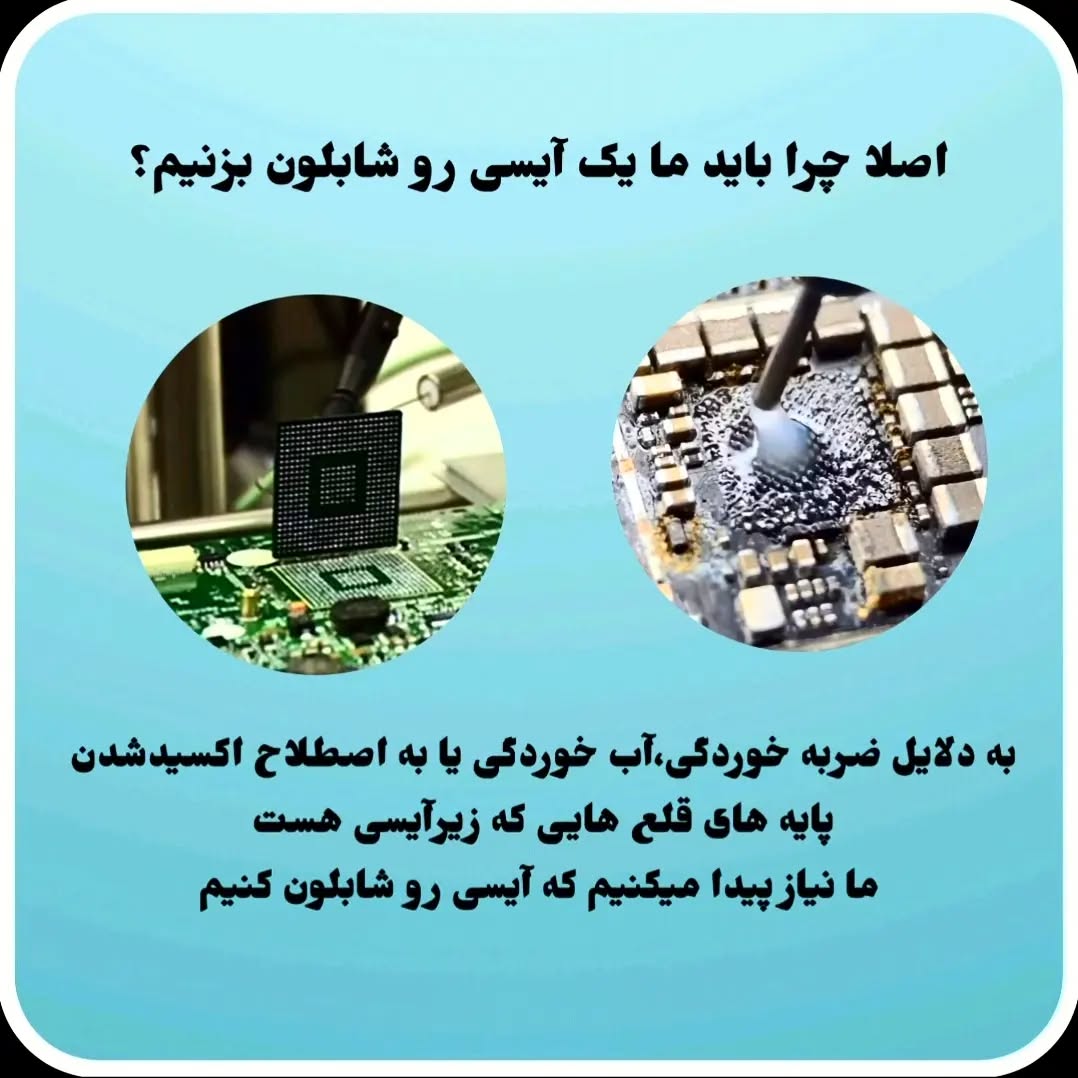

   وقتی یک آی‌سی از روی برد جدا می‌شود (مثلاً به‌دلیل خرابی پایه‌ها یا اتصالات سرد)، قبل از نصب مجدد، باید پایه‌های آن بازسازی شود. در اینجا شابلون به کمک تکنسین می‌آید تا توپ‌های قلع به‌صورت دقیق و منظم روی پایه‌های آی‌سی قرار گیرند.

2. افزایش دقت و کیفیت کار:
   با استفاده از شابلون، توپ‌های قلع دقیقاً در جای مناسب قرار می‌گیرند، که باعث اتصال کامل و بدون نقص آی‌سی به برد می‌شود. این کار مانع از ایجاد اتصال کوتاه یا نقص در عملکرد مدار می‌شود.

3. سرعت عمل در تعمیرات:
   استفاده از شابلون باعث تسریع فرآیند ریبالینگ می‌شود، مخصوصاً در تعمیرگاه‌هایی که با حجم بالای آی‌سی سروکار دارند.

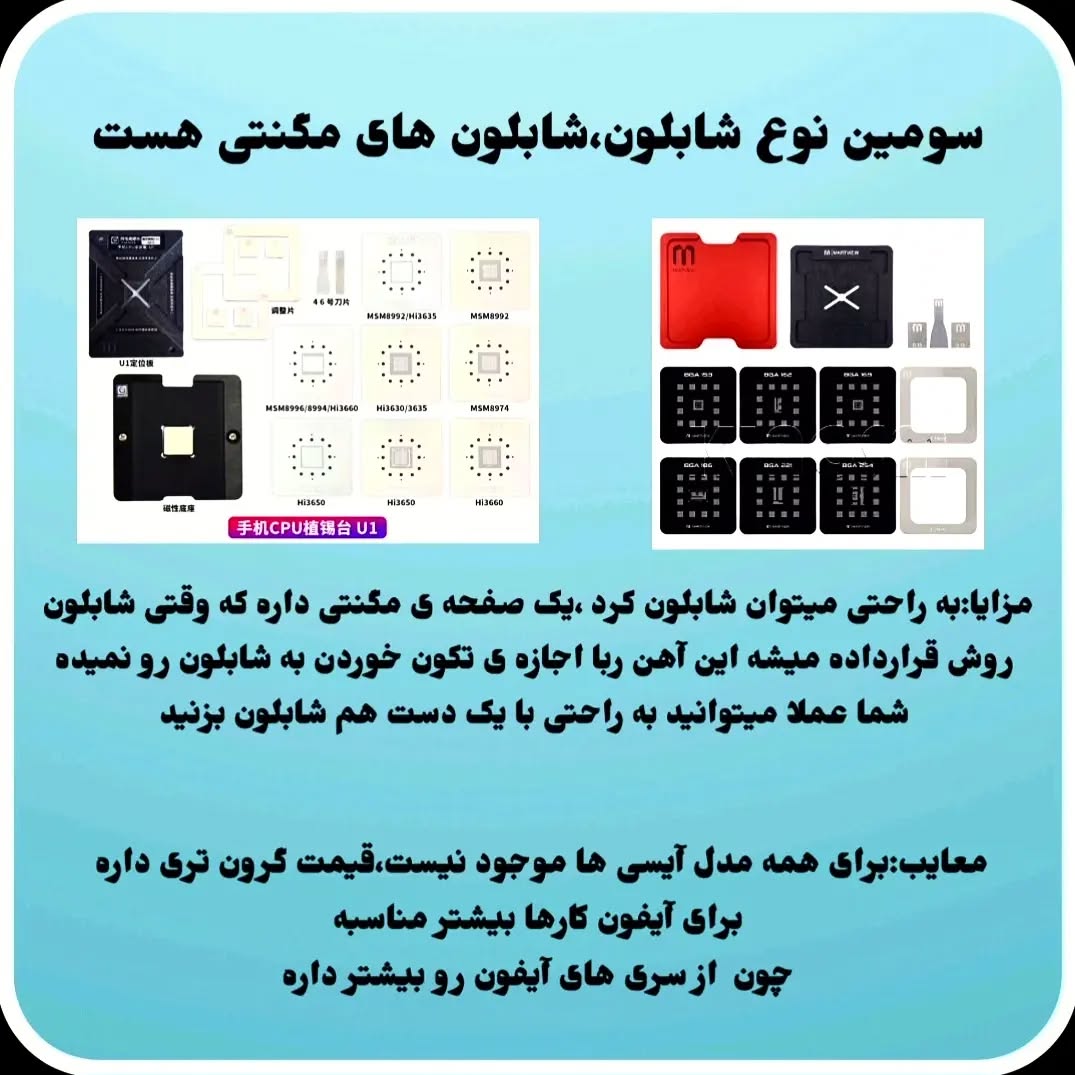

انواع شابلون در تعمیر موبایل

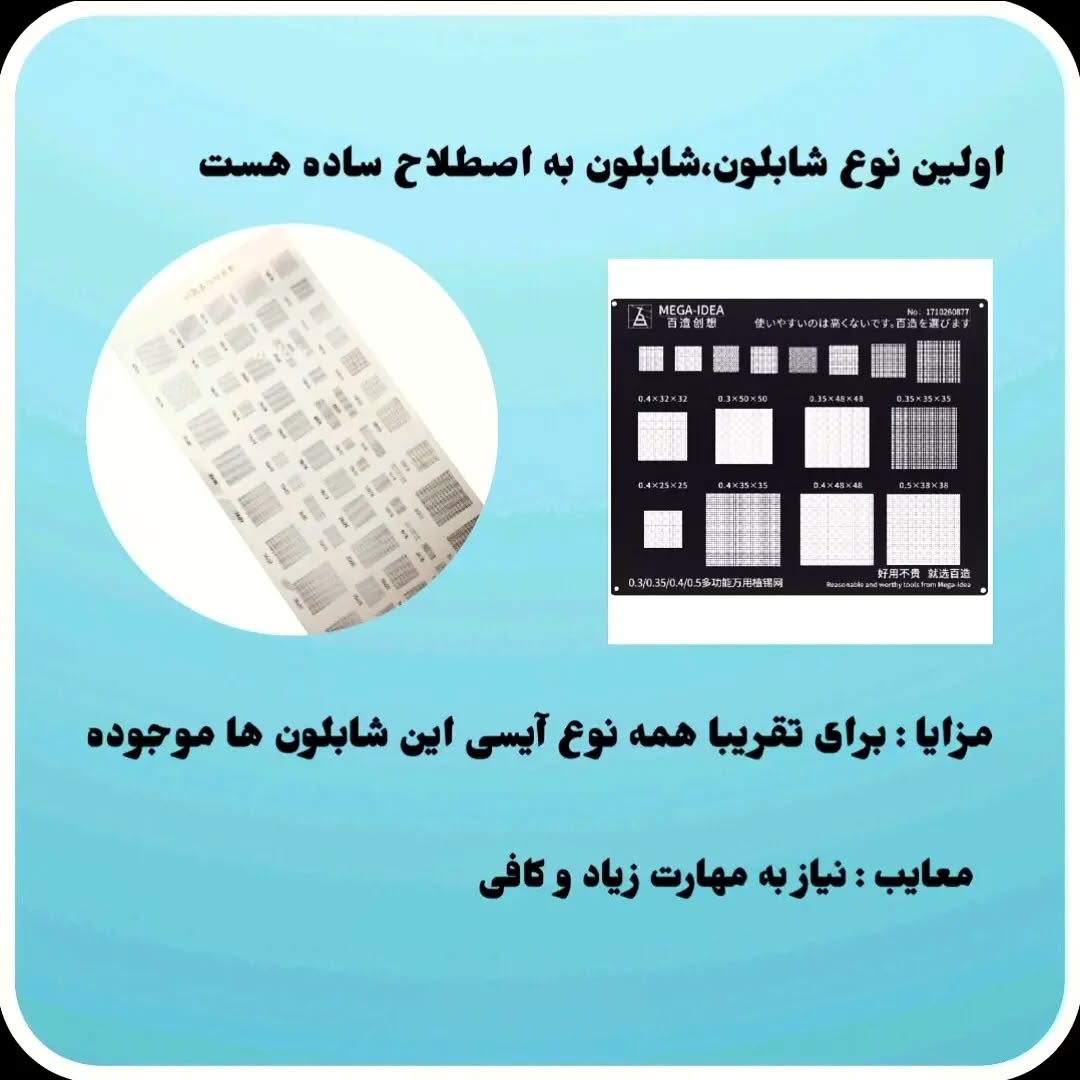

1. شابلون یونیورسال (Universal):
   برای چند نوع آی‌سی مختلف طراحی شده‌ و سوراخ‌هایی با ابعاد و آرایش متنوع دارد. برای تکنسین‌های تازه‌کار مناسب است.

2. شابلون اختصاصی (Dedicated):
   فقط برای یک نوع آی‌سی خاص طراحی شده‌اند. دقت و سرعت بالاتری در چیدن توپ‌های قلع دارند و برای کارهای حرفه‌ای استفاده می‌شوند.

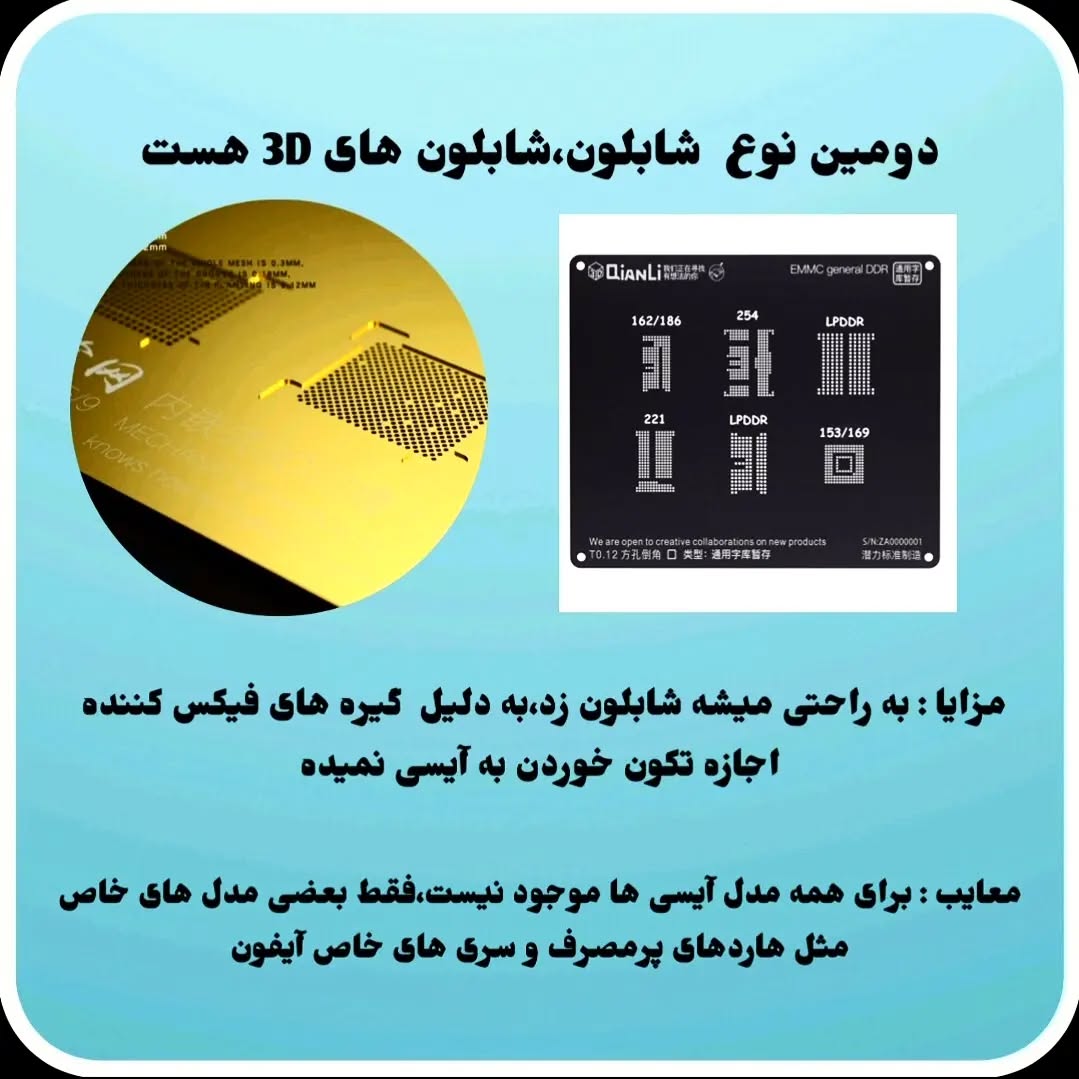

3. شابلون سه‌بعدی (3D):
   حالت قوس‌دار یا برجسته دارند و آی‌سی به‌طور کامل درون آن قرار می‌گیرد. این نوع شابلون باعث قرارگیری بهتر توپ‌های قلع روی پایه‌ها می‌شود و در تعمیرات دقیق‌تر کاربرد دارد.
