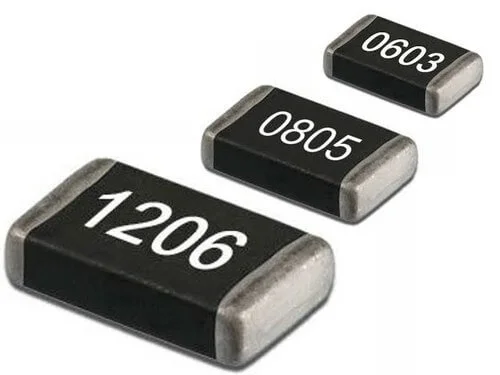

🟫 قطعه 1: مقاومت SMD (SMD Resistor)
🧩 تعریف:
مقاومتهای SMD نوعی از مقاومتها هستند که بهصورت سطحی (Surface Mount) روی برد نصب میشوند. این مقاومتها وظیفه محدود کردن جریان، تقسیم ولتاژ و محافظت از مسیرهای حساس را دارند.
🧪 نحوه شناسایی مقاومت SMD:
| کد | مقدار واقعی (اهم) | مثال |
| — | —————– | —- |
| 100 | 10 اهم | R100 |
| 103 | 10,000 = 10K اهم | R103 |
| 000 | 0 اهم (جامپر) | R000 |
✳️ توجه: مقاومتهای ۰ اهم برای اتصال مستقیم یا شنت بین مسیرها استفاده میشوند.
آیا 3 رقم روی مقاومت درج شده؟
│
├──> بله: رقم اول و دوم = مقدار اصلی / رقم سوم = تعداد صفرها
│ └── مثال: 103 = 10K اهم
│
└──> خیر: ممکن است مقاومت از نوع کدگذاری متفاوت یا ۰ اهم باشد (000)
🧾 دیتا شیت پایهای:
| مشخصه | مقدار معمول |
| ———— | —————————— |
| جنس بدنه | سرامیکی با روکش مقاوم |
| متریال داخلی | کربن یا فیلم فلزی |
| نوع لحیم | دو سر فلزی (PAD) برای نصب سطحی |
| تحمل توان | 1/16W تا 1/2W |
| دقت | 1%، 5%، 10% |
🧭 کاربرد در موبایل:
* محافظ جریان ورودی (VBAT)
* محدودکننده جریان روی مسیر تغذیه IC ها
* مقاومتهای Pull-up یا Pull-down در مسیر دیتا و کلاک
* مقاوتهای تنظیم شارژ یا دما در شارژرها
📦 نکات تجربی تعمیرکار:
✅ همیشه مقاومتهای نزدیک به باتری و CPU را با دقت بررسی کن، چون ممکن است در اثر اتصال کوتاه یا جریان بالا بسوزند.
✅ در آیفونها، مقاومتهای کد Rxxx که در اطراف PMU هستند، بیشتر وظیفه تغذیه یا تقسیم ولتاژ دارند.
